Glazen tig cup set Corvo voor type 17&26 tig toorts

Glazen TIG cup set Corvo voor type 17 en 26 TIG-toorts

Met deze glazen TIG cup set voor een type 17 en 26 TIG-toorts heb je tijdens het lassen veel beter zicht op het smeltbad, de wolfraamelektrode en de positie van het toevoegmateriaal. De transparante glazen cups maken het eenvoudiger om nauwkeurig te lassen op plaatsen waar een standaard keramische cup een deel van het zicht wegneemt.

De set is vooral geschikt voor fijn TIG-laswerk, zichtwerk, lasverbindingen in hoeken en toepassingen waarbij controle over het smeltbad belangrijk is. Denk bijvoorbeeld aan het lassen van roestvast staal, dun plaatwerk, leidingwerk, frames en andere nauwkeurige constructies.

Dankzij de combinatie van een glazen cup en gaslens wordt het beschermgas gelijkmatiger rondom de wolfraamelektrode verdeeld. Hierdoor ontstaat een rustige gasstroom en wordt het smeltbad beter beschermd tegen invloeden van buitenaf. Dit helpt bij het maken van schone, gelijkmatige TIG-lassen met minder kans op verkleuring en oxidatie.

Beter zicht tijdens het TIG-lassen

Een gewone keramische TIG cup is volledig gesloten en beperkt daardoor het zicht vanaf de zijkant. Zeker bij moeilijk bereikbare verbindingen, kleine werkstukken en laswerk in een binnenhoek kan dit onhandig zijn.

Een glazen TIG cup is transparant. Je kunt daardoor niet alleen door de opening van de cup kijken, maar ook vanaf de zijkant zien waar de wolfraamelektrode zich bevindt. Dit geeft meer controle over:

De afstand tussen de wolfraamelektrode en het werkstuk
De positie van het toevoegmateriaal
De lengte van de lasboog
De vorm en beweging van het smeltbad
De richting waarin je de TIG-toorts beweegt
De afstand tussen de cup en het werkstuk

Voor zowel beginnende als ervaren TIG-lassers kan dit het eenvoudiger maken om constante en nette lassen te maken.

Geschikt voor type 17 en 26 TIG-toortsen

Deze glazen cup set is bedoeld voor TIG-toortsen van het type 17 en 26. Dit zijn veelgebruikte luchtgekoelde TIG-toortsen die op een groot aantal professionele en semiprofessionele TIG-lasapparaten worden toegepast.

De cups worden niet rechtstreeks op een standaard collet body gemonteerd. Voor het gebruik van een glazen cup is een passende gaslens, isolator en bevestiging nodig. Deze onderdelen zorgen ervoor dat de cup goed aansluit en het beschermgas gelijkmatig wordt verdeeld.

Controleer voor het bestellen altijd welk type TIG-toorts je gebruikt. Het typenummer staat vaak op de handgreep, toortskop of onderdelen van de TIG-toorts.

Deze set is niet zonder meer geschikt voor kleinere TIG-toortsen van het type 9 of 20. Deze toortsen gebruiken andere maten slijtdelen.

Rustige en gelijkmatige gasbescherming

Een gaslens bevat meerdere fijne gaasjes die de gasstroom verdelen voordat het argon de cup verlaat. Hierdoor stroomt het beschermgas rustiger en gelijkmatiger rondom de wolfraamelektrode en het smeltbad.

Een goede gasbescherming is belangrijk bij TIG-lassen. Wanneer er zuurstof bij het hete lasmateriaal komt, kan dit zorgen voor:

Verkleuring van de las
Oxidatie
Poreusheid
Een onrustig smeltbad
Een minder nette lasnaad
Verontreiniging van de wolfraamelektrode

Een gaslens maakt het daarnaast mogelijk om de wolfraamelektrode verder uit de cup te laten steken dan bij veel standaard TIG-slijtdelen. Dit is vooral handig wanneer je in een hoek, tussen twee onderdelen of op een moeilijk bereikbare plaats moet lassen.

De maximaal bruikbare uitsteeklengte blijft afhankelijk van de cupmaat, gasflow, laspositie, tocht en het materiaal dat je last.

Geschikt voor verschillende TIG-toepassingen

De glazen TIG cups kunnen worden gebruikt bij uiteenlopende TIG-laswerkzaamheden. De set komt vooral goed tot zijn recht bij:

TIG-lassen van roestvast staal
Fijn laswerk aan dun plaatmateriaal
Zichtwerk waarbij de lasnaad netjes moet worden
Lassen van buizen en leidingwerk
Lassen in binnenhoeken
Lassen rondom flenzen en verbindingen
Precisiewerk aan frames en constructies
Werkstukken waarbij weinig ruimte rondom de toorts beschikbaar is
Oefenen met het TIG-lasproces
Lassen waarbij goed zicht op het smeltbad belangrijk is

Bij materialen die extra gevoelig zijn voor oxidatie blijft het belangrijk om voldoende gasbescherming te gebruiken en de laszone goed schoon te maken.

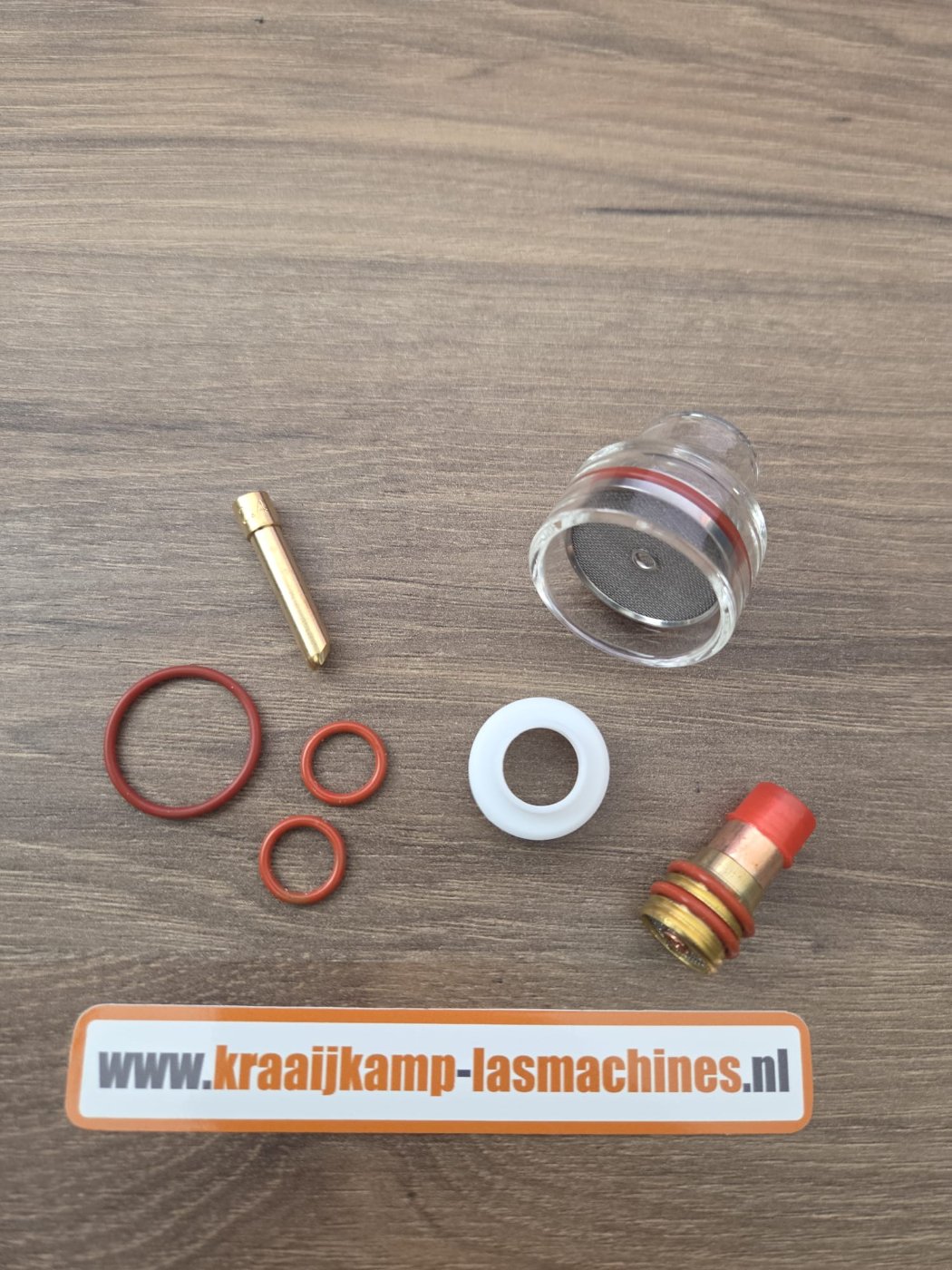

Inhoud van de glazen cup set

De set bestaat uit de onderdelen die nodig zijn om een type 17 of 26 TIG-toorts met een glazen cup uit te rusten.

Inhoud:

1 glazen TIG cups
Cupmaat: 12
1 gaslenzen
Geschikt voor wolfraamelektroden van 2,4
Passende isolator of cup gasket
Passende spantanghouders en/of spantangen
O-ringen en montagemateriaal
Opbergdoos of verpakking

Controleer de uiteindelijke inhoud van de verpakking bij de productspecificaties. De samenstelling kan per uitvoering verschillen.

Voordelen van een glazen TIG cup set

Meer zicht op het smeltbad

Doordat de cup transparant is, kun je de wolfraamelektrode en het smeltbad ook vanaf de zijkant blijven volgen.

Nauwkeuriger positioneren

De zichtlijn naar de las wordt minder snel geblokkeerd door de cup. Dit is handig bij kleine werkstukken en moeilijk bereikbare lasnaden.

Gelijkmatige gasverdeling

De gaslens helpt om het beschermgas rustiger en gelijkmatiger rondom de wolfraamelektrode te verdelen.

Geschikt voor langere wolfraamuitsteek

Bij voldoende gasbescherming kan de wolfraamelektrode verder uit de cup steken. Hierdoor bereik je gemakkelijker diepe hoeken en smalle openingen.

Verschillende cupmaten

Met meerdere cupmaten kun je de gasdekking en toegankelijkheid aanpassen aan het werkstuk en de lasverbinding.

Complete ombouwset

Je hoeft de verschillende onderdelen niet afzonderlijk bij elkaar te zoeken. De bijpassende cup, gaslens, isolator en bevestigingsonderdelen worden als set geleverd.

Welke cupmaat moet ik gebruiken?

Een grotere cup geeft een breder gebied waarover het beschermgas wordt verdeeld. Dit kan handig zijn bij roestvast staal, zichtwerk en toepassingen waarbij de las en warmte-beïnvloede zone goed beschermd moeten worden.

Een kleinere cup is compacter en komt gemakkelijker op moeilijk bereikbare plaatsen. De cupmaat die het beste werkt, hangt onder andere af van:

Het te lassen materiaal
De diameter van de wolfraamelektrode
De lasstroom
De laspositie
De bereikbaarheid van de las
De gewenste wolfraamuitsteek
De gebruikte hoeveelheid beschermgas

Een grotere cup betekent niet automatisch dat de gasflow maximaal moet worden opengedraaid. Een te hoge gasstroom kan juist turbulentie veroorzaken, waardoor buitenlucht in de gasbescherming wordt meegetrokken.

Advies voor de juiste gasflow

De juiste hoeveelheid argon is afhankelijk van de cupmaat, de laspositie en de omstandigheden rondom het werkstuk. Begin met een normale gasflow en controleer het lasresultaat.

Bij gebruik van een grotere glazen cup kan een hogere gasflow nodig zijn dan bij een kleine standaard cup. Te weinig gas geeft onvoldoende bescherming, maar te veel gas kan voor een onrustige gasstroom zorgen.

Let tijdens het instellen op:

Verkleuring van de las
Oxidatie rondom het smeltbad
Een onrustige lasboog
Vervuiling van de wolfraamelektrode
Tocht rondom de werkplek
De afstand tussen cup en werkstuk

Gebruik altijd zuiver argon dat geschikt is voor TIG-lassen en zorg dat slangen, koppelingen en aansluitingen gasdicht zijn.

Montage op de TIG-toorts

Schakel het TIG-lasapparaat uit voordat je slijtdelen vervangt.

Draai de bestaande keramische cup van de TIG-toorts.
Verwijder indien nodig de standaard collet body en isolator.
Monteer de passende isolator voor de glazen cup set.
Plaats de juiste gaslens voor de gebruikte wolfraamdiameter.
Plaats de spantang en wolfraamelektrode.
Monteer de glazen cup voorzichtig op de bijpassende houder.
Stel de gewenste uitsteeklengte van de wolfraamelektrode in.
Draai de achterkap vast zodat de wolfraamelektrode wordt geklemd.
Controleer of alle onderdelen recht en goed aangesloten zijn.
Test de gasflow voordat je begint met lassen.

Draai een glazen cup niet onnodig hard vast. Glas is gevoeliger voor beschadiging dan een keramische cup.

Zorgvuldig omgaan met glazen TIG cups

Glazen cups geven uitstekend zicht, maar zijn breekbaarder dan traditionele keramische cups. Laat de toorts daarom niet op de cup rusten en voorkom dat de cup tegen het werkstuk, de lastafel of ander gereedschap stoot.

Een glazen cup kan door hitte, een harde impact of een te strakke montage beschadigen. Gebruik een cup niet meer wanneer er een barst, scherf of andere zichtbare beschadiging aanwezig is.

Laat de cup na het lassen eerst afkoelen voordat je hem verwijdert of schoonmaakt. Door een hete cup direct met koude vloeistof te reinigen kan thermische spanning ontstaan.

Glazen cup schoonmaken

Tijdens het lassen kan lasspat, slijpstof of vervuiling op de cup terechtkomen. Maak de cup alleen schoon wanneer deze volledig is afgekoeld.

Gebruik bij voorkeur een zachte, droge doek. Hardnekkige vervuiling kan voorzichtig worden verwijderd met een daarvoor geschikt reinigingsmiddel. Gebruik geen grof schuurmiddel of metalen gereedschap waarmee je het glas kunt beschadigen.

Controleer bij het schoonmaken meteen de O-ringen, isolator, gaslens en overige slijtdelen. Vervang beschadigde of versleten onderdelen op tijd om gaslekkage en een slechte gasbescherming te voorkomen.

Kraaijkamp-praktijkadvies

Een glazen cup is vooral een praktische verbetering wanneer je tijdens het TIG-lassen net te weinig zicht hebt op de wolfraamelektrode of het smeltbad. Verwacht niet dat alleen een andere cup direct iedere TIG-las perfect maakt. Ook de voorbereiding van het materiaal, een scherp geslepen wolfraamelektrode, de juiste gasflow, een stabiele hand en correcte machine-instellingen blijven belangrijk.

Begin bij voorkeur met een cupmaat die past bij het formaat van het werkstuk. Test de gasflow eerst op een proefstuk en controleer de achterzijde en verkleuring van de las voordat je aan het uiteindelijke werkstuk begint.

Twijfel je welke slijtdelen, wolfraamdiameter of cupmaat bij jouw TIG-toorts en laswerk passen? Neem dan contact op met Kraaijkamp Lasmachines. We helpen je graag met praktisch advies voor de juiste combinatie.

Belangrijkste kenmerken

Glazen TIG cup set
Geschikt voor type 17 en 26 TIG-toortsen
Transparante cups voor beter zicht
Geschikt voor nauwkeurig TIG-laswerk
Inclusief passende gaslensonderdelen
Rustige en gelijkmatige gasverdeling
Geschikt voor verschillende cupmaten
Maakt een langere wolfraamuitsteek mogelijk
Handig voor binnenhoeken en moeilijk bereikbare lasnaden
Geschikt voor onder andere staal en roestvast staal
Eenvoudig op de TIG-toorts te monteren
Complete set met bijpassende slijtdelen

Veelgestelde vragen

Past deze glazen cup set op iedere TIG-toorts?

Nee. Deze uitvoering is bedoeld voor TIG-toortsen van het type 17 en 26. Controleer het typenummer van je TIG-toorts voordat je bestelt.

Past de set ook op een type 9 of 20 TIG-toorts?

Nee, normaal gesproken niet. Een type 9 en 20 TIG-toorts gebruikt kleinere slijtdelen en heeft een andere maatvoering.

Wat is het voordeel van een glazen TIG cup?

Het belangrijkste voordeel is het betere zicht op de wolfraamelektrode, de lasboog en het smeltbad. Vooral bij fijn laswerk en moeilijk bereikbare verbindingen is dit prettig.

Is een glazen cup beter dan een keramische cup?

Niet voor iedere toepassing. Een glazen cup geeft beter zicht, maar is ook breekbaarder. Een keramische cup is robuuster en vaak voordeliger voor algemeen laswerk.

Heb ik een gaslens nodig voor een glazen cup?

Bij deze uitvoering wel. De glazen cup wordt gecombineerd met een passende gaslens en isolator. Een standaard collet body is meestal niet geschikt.

Kan ik een glazen cup gebruiken voor roestvast staal?

Ja. De brede en gelijkmatige gasbescherming is juist prettig bij het TIG-lassen van roestvast staal. De juiste gasflow en materiaalvoorbereiding blijven wel belangrijk.

Kan ik hiermee aluminium lassen?

De cup kan ook bij aluminium TIG-lassen worden gebruikt, mits je TIG-lasapparaat geschikt is voor AC-lassen. Voor aluminium is normaal gesproken een AC/DC TIG-lasapparaat nodig.

Welke wolfraamdiameter heb ik nodig?

Dat hangt af van de lasstroom en toepassing. Veelgebruikte diameters zijn 1,6 en 2,4 millimeter. Controleer welke gaslenzen en spantangen in deze set worden meegeleverd.

Hoe ver mag de wolfraamelektrode uit de cup steken?

Met een gaslens kan de wolfraamelektrode doorgaans verder uitsteken dan met standaard slijtdelen. De maximale lengte hangt af van de cupmaat, gasflow, laspositie en omgevingsinvloeden.

Hoeveel argon moet ik gebruiken?

Dat verschilt per cupmaat en toepassing. Begin met een normale instelling en verhoog de gasflow alleen wanneer de gasbescherming onvoldoende blijkt. Een extreem hoge gasflow kan juist turbulentie veroorzaken.

Kan de glazen cup tegen hoge temperaturen?

De cup is geschikt voor TIG-lassen, maar moet zorgvuldig worden gebruikt. Vermijd langdurige oververhitting, harde temperatuurwisselingen en contact met het werkstuk.

Waarom zit er een O-ring in de set?

De O-ring helpt bij de afdichting en bevestiging van de glazen cup. Een beschadigde O-ring kan gaslekkage of een losse cup veroorzaken.

Kan ik de cup direct na het lassen verwijderen?

Laat de cup eerst afkoelen. De cup kan zeer heet zijn en kan beschadigen door een plotseling temperatuurverschil.

Wat moet ik doen wanneer de cup gebarsten is?

Gebruik een gebarsten of beschadigde glazen cup niet meer. Vervang hem om breuk tijdens het lassen en problemen met de gasbescherming te voorkomen.

Kan ik losse glazen cups nabestellen?

Bijpassende cups en slijtdelen zijn afhankelijk van het gebruikte systeem. Controleer daarom het model en de maat van de bestaande onderdelen voordat je een vervangende cup bestelt.

Productspecificaties

Product: glazen TIG cup set
Geschikt voor: type 17 en 26 TIG-toorts
Materiaal cups: hittebestendig glas
Cupmaten: 12
Geschikte wolfraamdiameters: 2,4
Gaslens inbegrepen: ja
Aantal onderdelen: 10
Toepassing: TIG-lassen
Geschikte materialen: onder andere staal en roestvast staal
Niet geschikt voor: type 9 en 20 TIG-toorts, tenzij anders vermeld
