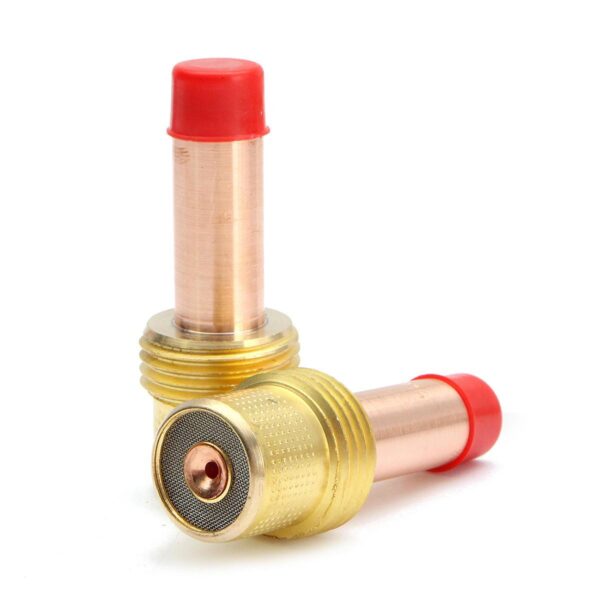

Wat is een gaslens body?

Een gaslens body is een gasverdeler met ingebouwd fijn gaasfilter. Dit gaas (meestal messing of RVS) verdeelt de gasstroom gelijkmatig over de hele diameter. Hierdoor ontstaat een laminaire (niet-wervelende) stroming die het smeltbad veel beter beschermt dan turbulente stroming.

Standaard spantanghouder: Gas door gaten → turbulente stroming → ongelijke dekking

Gaslens body: Gas door gaasfilter → laminaire stroming → perfecte dekking

Het gaasfilter breekt de gasstroom op in duizenden kleine stroompjes die samen een stabiele, gelijkmatige gasbel vormen rond uw smeltbad.

Voordelen van een gaslens body

1. Superieure gasdekking

De laminaire stroming creëert een stabiele, gelijkmatige gasbel. Geen dode hoeken, geen turbulentie – perfecte bescherming van uw smeltbad.

2. 20-30% minder gasverbruik

Doordat de stroming efficiënter is, heeft u minder gas nodig voor dezelfde (of betere) bescherming. Op jaarbasis een significante besparing.

3. Langere elektrode uitsteek

Met een standaard spantanghouder kunt u de elektrode max. 5-8mm laten uitsteken. Met een gaslens body: 15-25mm of meer. Dit geeft:

• Beter zicht op het smeltbad

• Betere toegang in krappe hoeken en T-stukken

• Mogelijkheid om dieper in fillet welds te komen

4. Schonere lassen

Minder turbulentie = minder kans op oxidatie en porositeit. Uw lassen worden schoner, sterker en mooier.

5. Minder spatten op de cup

De gecontroleerde gasstroming houdt spatten weg van de cuprand. Uw cups gaan langer mee.

6. Ideaal voor walking the cup

De stabiele gasstroming en langere elektrode maken walking the cup techniek veel makkelijker en consistenter.

Wanneer een gaslens body gebruiken?

Vuistregel: Werkt u met oxidatiegevoelige materialen of in lastige posities? Gaslens is de standaard. Voor algemeen staalwerk kunt u met standaard spantanghouders werken, maar gaslenzen geven altijd een beter resultaat.

Beschikbare elektrodematen

Gaslens bodies zijn specifiek voor een elektrodediameter:

WP-17/18/26 serie

WP-9/20 serie

Tip: Ø 2,4 mm is de meest universele maat. Heeft u meerdere elektrodematen? Houd gaslens bodies voor elke maat op voorraad.

Compatibiliteit met TIG toortsen

WP-17 / WP-18 / WP-26

Onze gaslens bodies passen op alle toortsen in de 17/18/26 serie:

Onderdelen zijn volledig uitwisselbaar binnen deze serie.

WP-9 / WP-20

Kleinere toortsen voor lichter werk:

Let op: WP-17/18/26 en WP-9/20 gaslens bodies zijn NIET onderling uitwisselbaar.

Gaslens body vs. standaard spantanghouder

Upgraden naar gaslens – wat heb ik nodig?

Wilt u overstappen van standaard naar gaslens? Dit heeft u nodig:

1. Gaslens body – vervangt uw standaard spantanghouder

2. Gaslens cups – voor optimaal resultaat (standaard cups passen, maar gaslens cups werken beter)

3. Eventueel langer achterkapje – voor meer elektroderuimte

Uw bestaande spantang kunt u meestal behouden (mits dezelfde elektrodemaat).

Tips voor optimaal gebruik

Elektrode uitsteek instellen

Met een gaslens kunt u de elektrode veel verder laten uitsteken:

• Start: 15-20 mm

• Maximum: tot 25-30 mm (afhankelijk van cupmaat en gasflow)

• Pas aan naar behoefte – meer uitsteek voor krappe hoeken, minder voor vlakke plaat

Gasflow instellen

Door de efficiëntere stroming kunt u vaak met minder gas toe:

Let op: Dit is minder dan bij standaard spantanghouders. Te veel gas kan de laminaire stroming juist verstoren.

Postflow verlengen

Bij RVS en titanium: verleng de postflow naar 8-15 seconden. De gaslens beschermt de afkoelende las langer en beter.

Gaas reinigen

• Blaas regelmatig met perslucht van binnenuit naar buiten

• Zo verwijdert u stof en spatten zonder het dieper te duwen

• Reinig vaker bij stoffige omgevingen of veel spatten

Onderhoud van gaslens bodies

Regelmatig (wekelijks of bij verminderde prestatie)

• Inspecteer gaas visueel op verstopping of vervorming

• Reinig met perslucht van binnenuit naar buiten

• Controleer schroefdraad op slijtage

Wanneer vervangen?

• Gaas is vervormd of dichtgeslibd (reinigen helpt niet meer)

• Schroefdraad versleten (houdt niet meer goed)

• Zichtbare beschadiging aan body

• Gasstroming blijft verminderd ondanks reiniging

Bij goed onderhoud gaan gaslens bodies maanden tot jaren mee.

Problemen oplossen

Probleem: Slechte gasdekking ondanks gaslens

Oorzaken:

• Gaas verstopt

• Te lage gasflow

• Te hoge gasflow (verstoort laminaire stroming)

• Lekkage bij koppelingen

Oplossingen:

• Reinig gaas met perslucht

• Pas gasflow aan (8-12 l/min bij maat 8)

• Controleer alle koppelingen en O-ringen

Probleem: Oxidatie bij RVS ondanks gaslens

Oorzaken:

• Postflow te kort

• Cup te klein

• Gasflow te laag

Oplossingen:

• Verleng postflow naar 10-15 seconden

• Kies grotere cup (maat 10-12)

• Verhoog gasflow iets

Probleem: Gaslens body past niet op toorts

Oorzaken:

• Verkeerde serie (WP-17 op WP-9 of andersom)

Oplossingen:

• Controleer uw toortstype

• Bestel de juiste serie

Probleem: Elektrode zit scheef

Oorzaken:

• Verkeerde spantangmaat

• Beschadigd gaas

• Vuil in de body

Oplossingen:

• Controleer of elektrode, spantang en gaslens body dezelfde maat zijn

• Inspecteer en reinig gaas

• Vervang body indien beschadigd

Ons assortiment

Bij Kraaijkamp Lasmachines vindt u gaslens bodies voor:

• WP-17/18/26 serie: Ø 1,0 / 1,6 / 2,0 / 2,4 / 3,2 mm

• WP-9/20 serie: Ø 1,0 / 1,6 / 2,4 mm

Bekijk ook onze gaslens cups, standaard spantanghouders en het complete TIG gasverdelers overzicht.

Veelgestelde vragen

Wat is een gaslens body? Een gasverdeler met ingebouwd gaasfilter voor laminaire gasstroming. Vervangt de standaard spantanghouder.

Wat is het verschil met een standaard spantanghouder? Een gaslens body heeft een gaasfilter dat zorgt voor laminaire stroming. Standaard spantanghouders hebben alleen gaten voor turbulente stroming.

Heb ik speciale cups nodig voor een gaslens body? Gaslens cups geven het beste resultaat. Standaard cups passen fysiek, maar werken minder optimaal.

Hoeveel gas bespaar ik met een gaslens? Typisch 20-30% minder gasverbruik bij gelijke of betere bescherming.

Hoe ver mag de elektrode uitsteken? 15-25 mm, afhankelijk van cupmaat. Veel meer dan de 5-8 mm bij standaard spantanghouders.

Passen WP-17 gaslens bodies op WP-26 toortsen? Ja, WP-17, WP-18 en WP-26 onderdelen zijn volledig uitwisselbaar.

Passen WP-17 gaslens bodies op WP-9 toortsen? Nee, WP-9/20 is een kleinere serie. Niet uitwisselbaar met WP-17/18/26.

Hoe reinig ik het gaas? Blaas met perslucht van binnenuit naar buiten. Zo duwt u vuil niet dieper het gaas in.

Hoe vaak moet ik het gaas reinigen? Bij normaal gebruik wekelijks of wanneer u verminderde gasstroming opmerkt.

Kan ik het gaas vervangen? Bij sommige gaslens bodies wel, bij andere vervangt u de hele body. Vraag naar de specificaties.

Welke maat gaslens body heb ik nodig? Kies de maat die past bij uw elektrodediameter. Ø 2,4 mm is het meest universeel.

Is een gaslens body het waard? Ja, vooral voor RVS, aluminium en precisiewerk. De betere resultaten en gasbesparing wegen op tegen de hogere aanschafprijs.

Kan ik een gaslens body gebruiken met elke TIG machine? Ja, gaslens bodies zitten in de toorts, niet in de machine.

Wat heb ik nodig om te upgraden naar gaslens? Gaslens body + gaslens cups. Eventueel een langer achterkapje.

Verkopen jullie ook complete gaslens kits? Neem contact op voor informatie over sets en kits.

Wat is een stubby gaslens? Een kortere gaslens body voor betere toegang in krappe ruimtes. Vraag naar beschikbaarheid.
