Soorten TIG cups

Keramische cups (standaard)

De klassieke TIG cup, gemaakt van hittebestendig keramiek. Keramische cups zijn de meest gebruikte cups en geschikt voor algemeen TIG laswerk.

Kenmerken:

• Hittebestendig tot hoge temperaturen

• Verkrijgbaar in alle gangbare maten (4 t/m 12)

• Voordelig geprijsd

• Geschikt voor staal, RVS en aluminium

Ideaal voor:

• Algemeen constructiewerk

• Beginnende TIG lassers

• Situaties waar cups snel slijten of breken

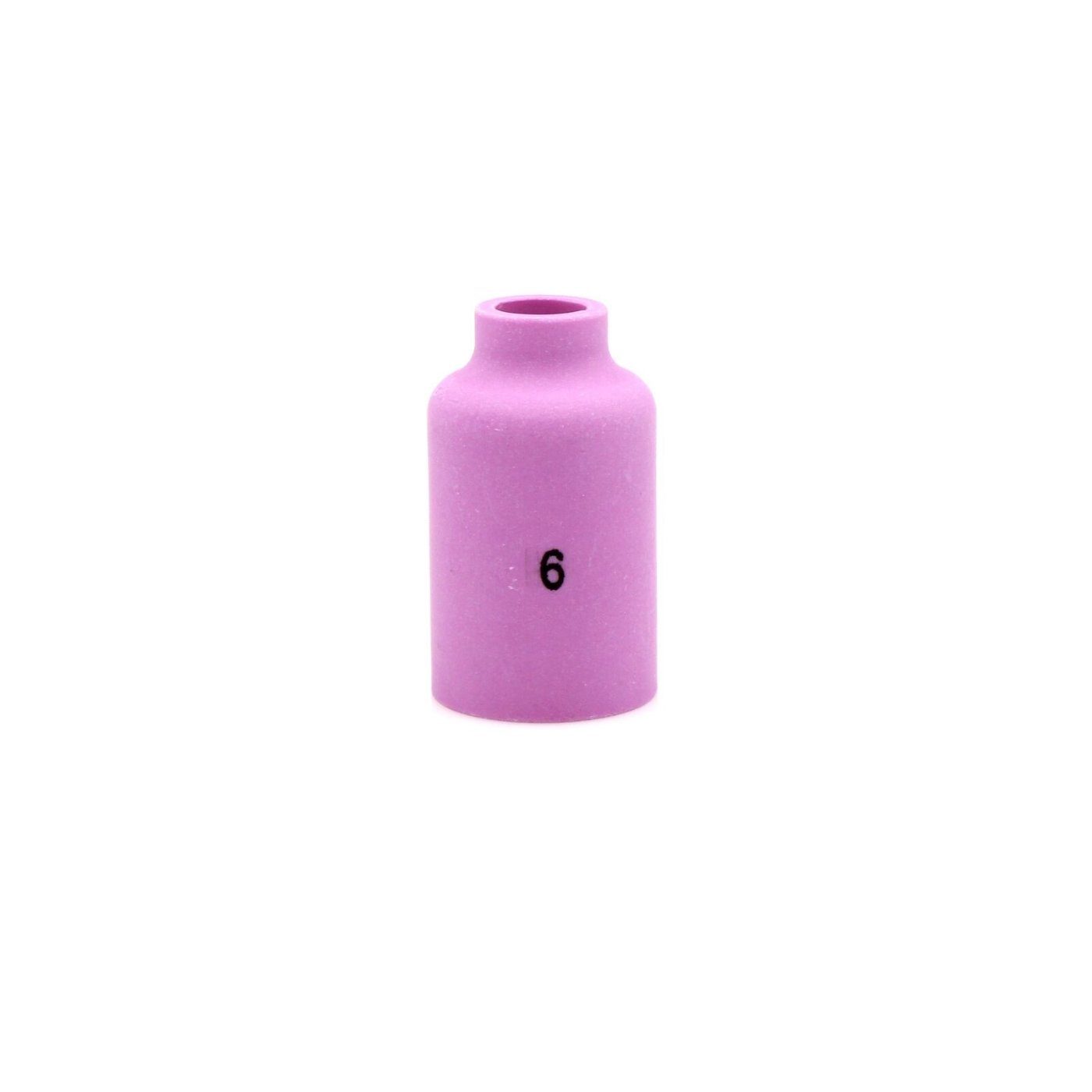

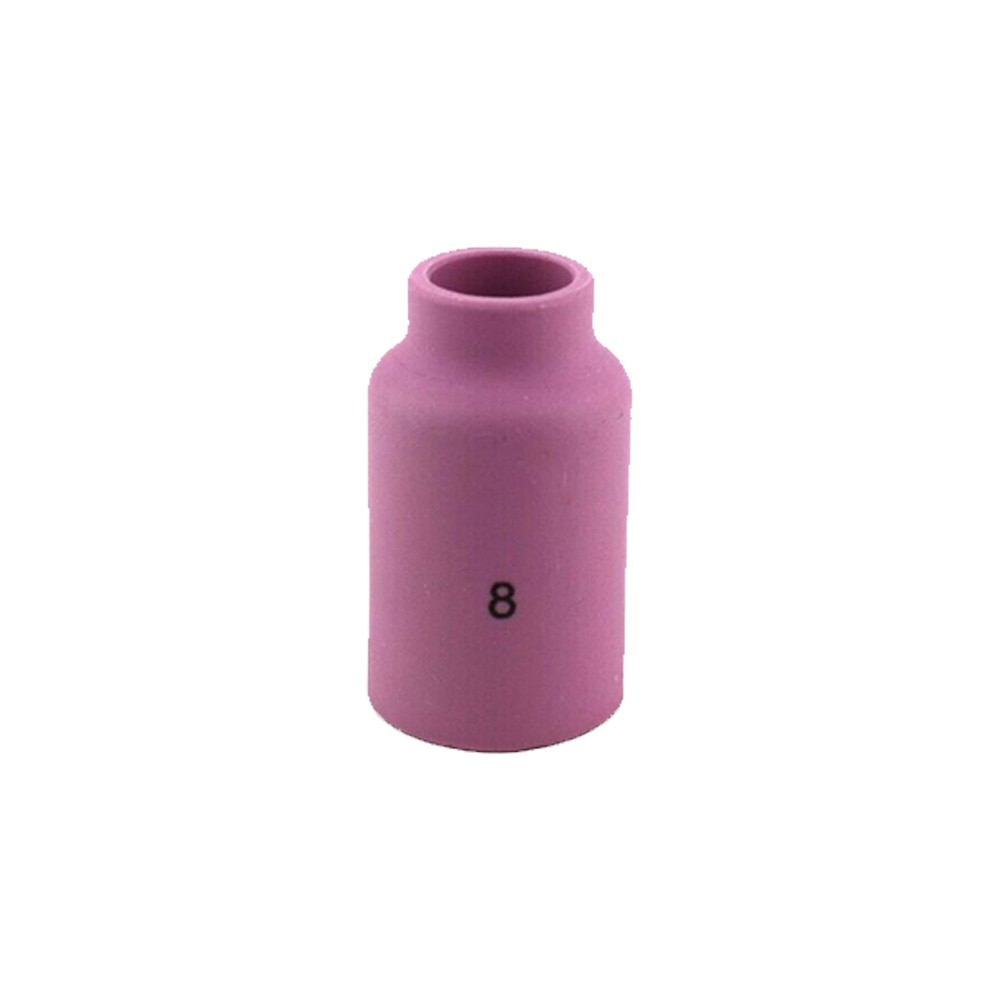

Gaslenzen (gaslens cups)

Gaslenzen vervangen de standaard spantanghouder en zorgen voor een laminaire (gelijkmatige) gasstroming. Het resultaat: betere gasdekking, minder turbulentie en schonere lassen.

Kenmerken:

• Laminaire gasstroming door fijn gaasfilter

• Minder gasverbruik bij gelijke bescherming

• Langere elektrode uitsteek mogelijk (tot 3× normaal)

• Betere toegang in krappe hoeken

Ideaal voor:

• Lassen van RVS en titanium (oxidatiegevoelig)

• Pijplassen en fillet welds in hoeken

• Precisielassen waar gasdekking kritisch is

• Gevorderden die optimale kwaliteit willen

Pyrex glazen cups

Pyrex cups zijn gemaakt van hittebestendig borosilicaatglas. Het grote voordeel: u ziet het smeltbad en de elektrode tijdens het lassen.

Kenmerken:

• Doorzichtig – zicht op smeltbad en elektrode

• Hittebestendig borosilicaatglas

• Vaak in combinatie met gaslens

• Professionele uitstraling

Ideaal voor:

• Leren TIG lassen (zicht op wat er gebeurt)

• Demonstraties en opleidingen

• Precisielassen waar zicht belangrijk is

• Laswerk waar u de boog wilt zien

Jumbo cups / grote gaslens cups

Jumbo cups zijn extra grote cups (vaak maat 12 of groter) die in combinatie met een gaslens worden gebruikt. Ze bieden maximale gasdekking voor de meest veeleisende toepassingen.

Kenmerken:

• Grote diameter voor uitgebreide gasdekking

• Altijd in combinatie met gaslens

• Zeer lange elektrode uitsteek mogelijk

• Minder gasverbruik door efficiënte stroming

Ideaal voor:

• Aluminium lassen (grote warmte-afvoer)

• TIG lassen zonder toevoegmateriaal (autogeen)

• Walking the cup techniek

• Kritische toepassingen (luchtvaart, voedingsmiddelenindustrie)

TIG cup maten – wat betekenen de nummers?

De maatnummering van TIG cups geeft de binnendiameter aan in zestienden van een inch:

Vuistregel: Maat 7 of 8 is voor de meeste toepassingen een goede keuze. Kies kleiner voor krappe ruimtes, groter voor meer gasdekking.

Toortsen compatibiliteit

WP-17 / WP-18 / WP-26 serie

De meest gebruikte TIG toortsen voor algemeen en zwaarder werk:

• WP-17: Luchtgekoeld, tot 150A

• WP-18: Watergekoeld, tot 350A

• WP-26: Luchtgekoeld, tot 200A (heavy duty)

Deze toortsen gebruiken dezelfde cups en spantangen – onderdelen zijn onderling uitwisselbaar.

WP-9 / WP-20 serie

Kleinere, lichtere toortsen voor fijner werk:

• WP-9: Luchtgekoeld, tot 125A

• WP-20: Watergekoeld, tot 250A

Let op: WP-9/20 cups zijn kleiner dan WP-17/18/26 cups en niet onderling uitwisselbaar.

Keramisch vs. gaslens vs. Pyrex – welke cup kiezen?

Hoe kies ik de juiste TIG cup? Stap voor stap

Niet zeker welke cup u nodig heeft? Doorloop deze stappen:

Stap 1: Controleer uw toorts type

Kijk op uw TIG toorts welk model u heeft:

• WP-17, WP-18 of WP-26? → U heeft cups nodig voor de 17/18/26 serie

• WP-9 of WP-20? → U heeft de kleinere 9/20 cups nodig

Let op: deze series zijn NIET uitwisselbaar. Een WP-17 cup past niet op een WP-9 toorts.

Stap 2: Bepaal het materiaal dat u last

Stap 3: Bekijk uw werksituatie

Stap 4: Overweeg uw budget en ervaring

Beginner?

• Start met keramische cups maat 7 of 8

• Koop een setje van 5-10 stuks (ze breken)

• Upgrade later naar gaslens als u de basis beheerst

Gevorderd?

• Investeer in een gaslens kit

• Experimenteer met verschillende cupmaten

• Pyrex cup voor het perfectioneren van techniek

Professional?

• Gaslens als standaard

• Meerdere cupmaten bij de hand

• Jumbo cups voor kritische toepassingen

Keuzehulp in één oogopslag

Wat last u?
│
├─ Staal (algemeen) → Keramisch maat 7-8
│
├─ RVS → Gaslens + maat 8-10
│
├─ Aluminium → Gaslens + jumbo cup maat 10-12
│
├─ Dunne plaat → Keramisch maat 5-6
│
└─ Krappe hoeken → Gaslens (lange uitsteek) OF kleine cup maat 4-6

Problemen oplossen met TIG cups

Probleem: Slechte gasdekking / porositeit in de las

Mogelijke oorzaken:

• Cup te klein voor de toepassing

• Gasflow te laag ingesteld

• Cup beschadigd of gebarsten

• Wind of tocht in werkruimte

Oplossingen:

• Gebruik een grotere cup (één of twee maten omhoog)

• Verhoog gasflow (10-15 l/min is standaard, meer bij grotere cup)

• Controleer cup op scheurtjes en vervang indien nodig

• Schakel over op gaslens voor betere gasdekking

• Bij buitenwerk: gebruik windscherm of grotere cup

Probleem: Oxidatie / verkleuring bij RVS of titanium

Mogelijke oorzaken:

• Onvoldoende gasdekking

• Turbulente gasstroming

• Te korte nakoeltijd (postflow)

Oplossingen:

• Schakel over op gaslens – laminaire stroming is essentieel

• Gebruik grotere cup (maat 10-12)

• Verleng postflow tijd (8-15 seconden voor RVS)

• Overweeg trailing shield voor titanium

Probleem: Cup breekt steeds

Mogelijke oorzaken:

• Cup tikt tegen werkstuk

• Cup valt op grond

• Thermische schok (te snel afkoelen)

Oplossingen:

• Werk met meer afstand of gebruik gaslens (langere uitsteek)

• Leg cups op zachte ondergrond

• Laat cup langzaam afkoelen, niet in water dompelen

• Koop goedkopere cups als breuk onvermijdelijk is

Probleem: Elektrode te kort, kan niet bij de las komen

Mogelijke oorzaken:

• Standaard spantanghouder beperkt uitsteek

• Cup te lang voor de situatie

Oplossingen:

• Schakel over op gaslens – 2-3× langere elektrode uitsteek mogelijk

• Gebruik kortere cup (stubby gaslens)

• Slijp elektrode korter af

Probleem: Te hoog gasverbruik

Mogelijke oorzaken:

• Cup te groot voor de toepassing

• Gasflow te hoog ingesteld

• Turbulente stroming (geen gaslens)

Oplossingen:

• Kies kleinere cup als gasdekking het toelaat

• Verlaag gasflow (test met 8-12 l/min)

• Gaslens verbruikt 20-30% minder gas bij gelijke dekking

Probleem: Wolfraam oxideert / wordt blauw

Mogelijke oorzaken:

• Onvoldoende gasdekking rond elektrode

• Elektrode steekt te ver uit

• Te korte postflow

Oplossingen:

• Grotere cup of gaslens gebruiken

• Elektrode minder ver laten uitsteken

• Postflow verlengen (minimaal 5 seconden)

Probleem: Gaslens verstopt / verminderde gasstroming

Mogelijke oorzaken:

• Vuil of spat in gaasfilter

• Gaas vervormd door hitte

• Verkeerde montage

Oplossingen:

• Reinig gaas met perslucht (van binnenuit blazen)

• Vervang gaas als het vervormd of dichtgeslibd is

• Controleer of alle onderdelen correct gemonteerd zijn

Tips voor het kiezen van de juiste cup

Voor beginners

Start met keramische cups maat 7 of 8. Deze zijn betaalbaar, veelzijdig en als u er eentje breekt is dat geen ramp. Heeft u de basis onder de knie? Experimenteer dan met gaslenzen voor betere resultaten.

Voor RVS en titanium

Kies een gaslens. De laminaire gasstroming voorkomt oxidatie en verkleuring. Combineer met een grotere cup (maat 8-12) voor optimale dekking.

Voor aluminium

Aluminium vraagt veel gas en een grote warmteafvoer. Een jumbo cup met gaslens is ideaal. De grote diameter geeft uitgebreide gasdekking en de lange elektrode uitsteek helpt bij warmtemanagement.

Voor krappe hoeken

Kleine keramische cup (maat 4-6) of een gaslens met langere elektrode uitsteek. De gaslens geeft u meer bereik zonder in te leveren op gasdekking.

Voor leren en demonstraties

Pyrex cups laten zien wat er gebeurt. Ideaal voor cursussen, het perfectioneren van uw techniek, of als u wilt begrijpen hoe de boog zich gedraagt.

Onderhoud en levensduur

Keramische cups:

• Controleer regelmatig op scheurtjes

• Vervang bij zichtbare schade of verkleuring binnenin

• Laat vallen = vaak kapot

Gaslenzen:

• Reinig het gaasfilter regelmatig met perslucht

• Controleer op verstopping of vervorming

• Vervang het gaas als gasstroming vermindert

Pyrex cups:

• Zeer breekbaar – voorzichtig behandelen

• Reinig met zachte doek, geen schuurmiddel

• Controleer op haarscheurtjes

Ons assortiment

Bij Kraaijkamp Lasmachines vindt u:

• Keramische cups – alle maten voor WP-17/18/26 en WP-9/20

• Gaslenzen – complete sets en losse onderdelen

• Pyrex cups – diverse maten

• Jumbo cups – voor maximale gasdekking

• Gaslens kits – complete sets om direct aan de slag te gaan

Bekijk ook onze TIG lasapparaten en accessoires.

Veelgestelde vragen

Wat betekent het nummer op een TIG cup? Het nummer geeft de binnendiameter aan in zestienden van een inch. Maat 7 = 7/16" = 11,1 mm binnendiameter.

Welke maat cup moet ik gebruiken? Maat 7 of 8 is voor de meeste toepassingen geschikt. Kleiner (4-6) voor krappe ruimtes, groter (10-12) voor meer gasdekking.

Wat is het verschil tussen een cup en een gaslens? Een standaard cup werkt met een normale spantanghouder. Een gaslens vervangt de spantanghouder en heeft een gaasfilter voor laminaire gasstroming.

Zijn WP-17 en WP-26 cups hetzelfde? Ja, de cups voor WP-17, WP-18 en WP-26 toortsen zijn onderling uitwisselbaar.

Passen WP-9 cups op een WP-17 toorts? Nee, WP-9/20 cups zijn kleiner en passen niet op WP-17/18/26 toortsen.

Wanneer gebruik ik een gaslens? Bij het lassen van oxidatiegevoelige materialen (RVS, titanium), in krappe hoeken, of wanneer u betere gasdekking en lagere gasverbruik wilt.

Waarom zou ik een Pyrex cup gebruiken? Pyrex cups zijn doorzichtig, zodat u het smeltbad en de elektrode kunt zien. Ideaal voor leren, demonstraties en precisiewerk.

Hoe lang gaat een keramische cup mee? Afhankelijk van gebruik en behandeling. Bij normaal gebruik weken tot maanden. Vervang bij scheurtjes of sterke verkleuring.

Kan ik een gaslens combineren met een Pyrex cup? Ja, dit is zelfs de meest voorkomende combinatie. De gaslens zorgt voor laminaire stroming, de Pyrex cup voor zicht.

Wat is een jumbo cup? Een extra grote cup (maat 12 of groter) voor maximale gasdekking, vaak gebruikt bij aluminium lassen of walking the cup techniek.

Hoeveel gas bespaar ik met een gaslens? Typisch 20-30% minder gas bij gelijke bescherming, doordat de laminaire stroming efficiënter is dan turbulente stroming.

Welke cup voor aluminium lassen? Een grote cup (maat 10-12) of jumbo cup, bij voorkeur met gaslens. Aluminium vraagt veel gasdekking.

Mijn cups breken steeds. Wat doe ik fout? Keramiek is bros. Laat de cup niet tegen het werkstuk tikken en laat ze niet vallen. Overweeg goedkopere cups als breuk vaak voorkomt.

Moet ik cups per stuk of per set kopen? Sets zijn voordeliger per stuk. Koop een set als u regelmatig dezelfde maat gebruikt, losse cups om verschillende maten te proberen.

Wat is "walking the cup"? Een lastechniek waarbij u de cup over het werkstuk laat rollen voor een consistent tempo. Werkt het beste met grotere cups.

Verkopen jullie ook spantangen en elektroden? Ja, wij leveren complete TIG accessoires. Neem contact op voor ons assortiment.

Advies nodig?

Niet zeker welke TIG cup het beste bij uw toepassing past? Neem contact op met onze adviseurs. Wij zijn zelf ervaren TIG lassers en helpen u graag met persoonlijk advies.
