Overzicht TIG toorts onderdelen

Achterkapjes (eindkappen)

Het achterkapje (ook wel eindkap of back cap genoemd) sluit de achterzijde van de toorts af. Door het kapje aan te draaien wordt de spantang samengedrukt en klemt de wolfraamelektrode vast.

Standaard achterkapjes

Korte achterkapjes voor normaal gebruik met standaard spantanghouders.

Kenmerken:

• Compact formaat

• Past bij standaard elektrode-uitsteek

• Verkrijgbaar in diverse lengtes

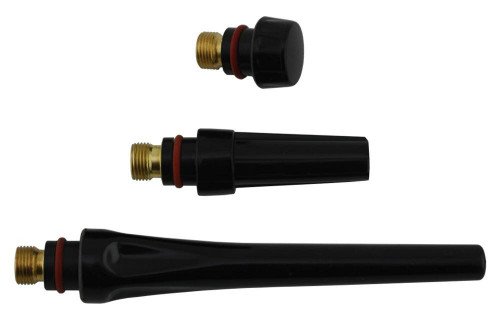

Beschikbare lengtes (WP-17/18/26):

• Kort – voor korte elektrodes of beperkte ruimte

• Medium – standaard, meest gebruikt

• Lang – voor langere elektrodes

Lange achterkapjes (voor gaslens)

Bij gebruik van een gaslens kunt u de elektrode veel verder laten uitsteken. Hiervoor heeft u een langer achterkapje nodig dat ruimte biedt aan de extra elektrodelengte.

Kenmerken:

• Extra lang voor gaslens configuraties

• Meer ruimte voor elektrode

• Noodzakelijk bij lange elektrode-uitsteek

Wanneer nodig:

• Bij gebruik van gaslens body

• Wanneer u elektrode 20mm+ wilt laten uitsteken

• Voor maximale flexibiliteit in lashouding

Achterkapjes met gasaansluiting

Sommige achterkapjes hebben een geïntegreerde gasaansluiting. Handig bij bepaalde toortsmodellen.

Wanneer vervangen?

• Schroefdraad versleten (draait niet meer goed vast)

• Kapje beschadigd of vervormd

• Afdichting lekt (controleer ook O-ring)

Isolatorbussen (keramische bussen)

De isolatorbus zit tussen de toortskop en de cup. Dit onderdeel zorgt voor elektrische isolatie en helpt de cup te centreren.

Functie

• Elektrische isolatie – voorkomt kortsluiting tussen cup en toortskop

• Centrering – houdt de cup op zijn plaats

• Bescherming – beschermt interne onderdelen tegen hitte

Materiaal

• Meestal keramisch of hittebestendig kunststof

• Moet hoge temperaturen kunnen weerstaan

• Elektrisch isolerend

Wanneer vervangen?

• Zichtbare scheurtjes of barsten

• Cup zit niet meer stabiel

• Problemen met isolatie (vonken waar ze niet horen)

• Na ernstige oververhitting

Let op compatibiliteit

Isolatorbussen zijn specifiek voor uw toortstype en soms ook voor het type cup (standaard vs. gaslens). Controleer altijd de juiste uitvoering.

Teflon verlopen (liners/inlagen)

Teflon verlopen (ook wel liners of inlagen genoemd) geleiden de wolfraamelektrode door de toorts en zorgen voor elektrische isolatie.

Functie

• Geleiding – centreert de elektrode in de toorts

• Isolatie – voorkomt contact tussen elektrode en toortsdelen

• Soepele beweging – elektrode kan makkelijk in- en uitgeschoven worden

Materiaal

• PTFE (Teflon) – hittebestendig en isolerend

• Lage wrijving voor soepele elektrodebeweging

• Verkrijgbaar in verschillende lengtes en diameters

Wanneer vervangen?

• Elektrode beweegt niet meer soepel

• Zichtbare slijtage of beschadiging

• Elektrode zit scheef ondanks correcte spantang

• Na oververhitting (Teflon kan vervormen)

Tips

• Niet te strak afknippen – laat wat speling

• Controleer regelmatig op slijtage bij intensief gebruik

• Vervang bij twijfel – Teflon verlopen zijn niet duur

O-ringen

O-ringen zorgen voor gasafdichting op diverse plekken in de toorts. Zonder goede O-ringen lekt uw beschermgas weg.

Waar zitten O-ringen?

• Bij de spantanghouder/gaslens body – afdichting naar toortskop

• Bij het achterkapje – afdichting aan achterzijde

• Bij de gasaansluiting – afdichting gasslang

• Tussen toortsonderdelen – diverse locaties

Signalen van versleten O-ringen

• Hoorbaar gaslek (sissend geluid)

• Verminderde gasdekking ondanks goede flow

• Zichtbaar beschadigde of verharde O-ring

• Gasverbruik hoger dan normaal

Onderhoud en vervanging

• Controleer O-ringen regelmatig visueel

• Vervang bij verharding, scheurtjes of vervorming

• Smeer licht in met siliconen vet voor langere levensduur

• Houd reserve O-ringen op voorraad

Let op maten

O-ringen zijn er in veel maten. Neem de oude O-ring mee of meet nauwkeurig (binnendiameter en dikte).

Knoppen en schakelaars

De knop (of schakelaar) op uw TIG toorts bedient de boog – indrukken om te lassen, loslaten om te stoppen (bij 2T) of schakelen tussen start/stop (bij 4T).

Soorten

• Drukknop – meest voorkomend, mechanisch

• Tip switch – kleine schakelaar aan de toortspunt

• Afstandsbediening – voetpedaal of handregelaar (apart)

Wanneer vervangen?

• Knop reageert niet meer betrouwbaar

• Knop blijft hangen of voelt anders aan

• Intermitterende boogproblemen (aan/uit wisselend)

• Zichtbare schade aan knop of bedrading

Reparatie vs. vervanging

Bij sommige toortsen kunt u alleen de knop vervangen, bij andere is het een module of moet de hele handgreep vervangen worden. Neem contact op voor advies over uw specifieke toorts.

Hittebestendige hulzen en bescherming

Sommige toortsen hebben extra beschermende hulzen rond kwetsbare delen.

Functie

• Bescherming tegen hitte en spatten

• Extra isolatie

• Bescherming van gasslang bij toortskop

Materiaal

• Hittebestendig weefsel of siliconen

• Soms leer of speciale kunststoffen

Compatibiliteit per toortsserie

WP-17 / WP-18 / WP-26

Deze toortsen delen de meeste onderdelen:

WP-9 / WP-20

Kleinere toortsen met eigen onderdelenlijn:

Let op: WP-17/18/26 en WP-9/20 onderdelen zijn NIET onderling uitwisselbaar.

Toorts onderhoud checklist

Regelmatig onderhoud voorkomt problemen en verlengt de levensduur:

Dagelijks / na elke sessie

• Visuele inspectie cup en elektrode

• Controleer of alle onderdelen vast zitten

• Blaas stof en vuil weg met perslucht

Wekelijks / bij intensief gebruik

• Controleer O-ringen op slijtage

• Inspecteer spantang op slijtage

• Controleer gaslens gaas (indien van toepassing)

• Check achterkapje schroefdraad

Maandelijks / periodiek

• Controleer isolatorbus op scheurtjes

• Inspecteer Teflon verloop

• Test knop/schakelaar werking

• Controleer gasslang en aansluitingen

Bij problemen

• Gaslek? Check O-ringen eerst

• Slechte ontsteking? Check spantang en elektrode

• Onstabiele boog? Check alle aansluitingen

• Cup los? Check isolatorbus

Problemen oplossen

Probleem: Gaslekkage

Mogelijke locaties:

• O-ring bij spantanghouder/gaslens body

• O-ring bij achterkapje

• O-ring bij gasaansluiting

• Losse onderdelen

Oplossing:

• Controleer alle O-ringen systematisch

• Vervang beschadigde of verharde O-ringen

• Draai alle onderdelen goed vast

• Test met sop op de aansluitingen (bubbels = lek)

Probleem: Elektrode zit scheef

Mogelijke oorzaken:

• Versleten spantang

• Beschadigd Teflon verloop

• Versleten isolatorbus

Oplossing:

• Controleer en vervang spantang

• Inspecteer Teflon verloop op slijtage

• Check isolatorbus op schade

Probleem: Cup zit los of wiebelt

Mogelijke oorzaken:

• Versleten isolatorbus

• Verkeerde cup voor uw configuratie

• Beschadigde schroefdraad

Oplossing:

• Vervang isolatorbus

• Controleer compatibiliteit cup

• Inspecteer schroefdraad van alle onderdelen

Probleem: Toorts wordt te heet

Mogelijke oorzaken:

• Duty cycle overschreden

• Slechte waterkoeling (WP-18/WP-20)

• Verstopte koelkanalen

Oplossing:

• Respecteer de duty cycle

• Controleer waterkoelsysteem

• Reinig of laat toorts nakijken

Probleem: Knop werkt niet goed

Mogelijke oorzaken:

• Versleten schakelaar

• Beschadigde bedrading

• Vuil in de knop

Oplossing:

• Reinig rond de knop

• Laat bedrading controleren

• Vervang knop of handgreep

Ons assortiment

Bij Kraaijkamp Lasmachines vindt u:

Achterkapjes:

• Kort, medium en lang

• Voor standaard en gaslens configuraties

• WP-17/18/26 en WP-9/20 series

Isolatorbussen:

• Keramisch en kunststof

• Voor standaard en gaslens cups

• Alle gangbare maten

Teflon verlopen:

• Diverse lengtes

• Voor alle elektrodediameters

O-ringen:

• Sets en losse O-ringen

• Alle gangbare maten

• Vervangende sets per toortstype

Knoppen en schakelaars:

• Neem contact op voor beschikbaarheid per toortsmodel

Bekijk ook onze TIG cups, spantangen, gasverdelers en wolfraamelektrodes.

Veelgestelde vragen

Welk achterkapje heb ik nodig voor een gaslens? Een lang achterkapje. De gaslens configuratie vereist meer ruimte voor de langere elektrode-uitsteek.

Hoe weet ik welke O-ring ik nodig heb? Neem de oude O-ring mee of meet de binnendiameter en dikte. Wij helpen u de juiste maat vinden.

Mijn toorts lekt gas. Wat nu? Controleer systematisch alle O-ringen en aansluitingen. O-ringen zijn de meest voorkomende oorzaak van gaslekkage.

Zijn WP-17 en WP-26 achterkapjes hetzelfde? Ja, WP-17, WP-18 en WP-26 delen dezelfde achterkapjes en meeste andere onderdelen.

Passen WP-17 onderdelen op een WP-9 toorts? Nee, WP-9/20 is een kleinere serie met eigen onderdelen.

Hoe lang gaat een Teflon verloop mee? Maanden tot jaren afhankelijk van gebruik. Vervang bij slijtage of als de elektrode niet meer soepel beweegt.

Kan ik zelf een kapotte knop vervangen? Bij sommige toortsen wel, bij andere niet. Neem contact op voor advies over uw specifieke model.

Waar zit de isolatorbus? Tussen de toortskop en de cup. Het is het onderdeel dat de cup centreert en isoleert.

Hoe controleer ik op gaslekkage? Smeer sop rond aansluitingen en O-ringen. Bubbels wijzen op lekkage.

Mijn elektrode zit steeds scheef. Wat is het probleem? Meestal een versleten spantang. Kan ook een beschadigd Teflon verloop of isolatorbus zijn.

Hoe vaak moet ik O-ringen vervangen? Bij zichtbare slijtage, verharding of lekkage. Preventief: jaarlijks bij normaal gebruik.

Wat is een hitteschild? Een beschermende huls die de gasslang en toortskop beschermt tegen hitte en spatten.

Verkopen jullie complete O-ring sets? Ja, wij leveren O-ring sets per toortstype. Neem contact op voor beschikbaarheid.

Mijn toorts wordt te heet. Normaal? Enige warmte is normaal, maar oververhitting niet. Respecteer de duty cycle of controleer het koelsysteem.

Wat is het verschil tussen kort en lang achterkapje? Kort voor beperkte ruimte of korte elektrodes. Lang voor gaslens of langere elektrodes.

Kan ik onderdelen van andere merken gebruiken? WP-17/18/26 en WP-9/20 zijn universele standaarden. Onderdelen van verschillende merken passen meestal, maar controleer altijd de specificaties.
